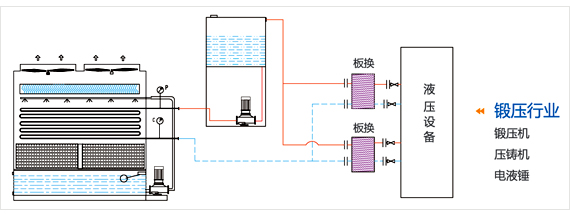

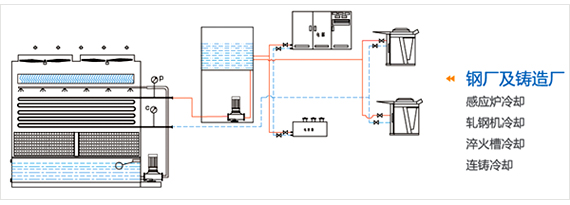

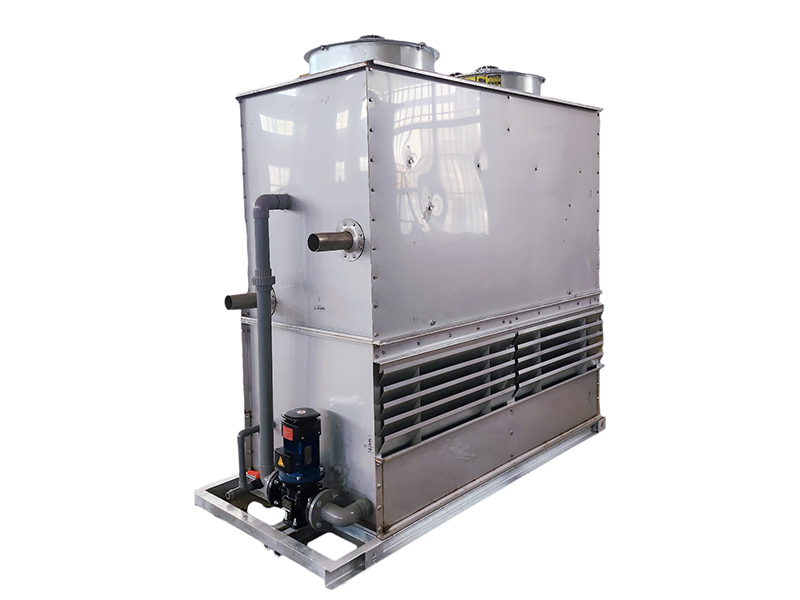

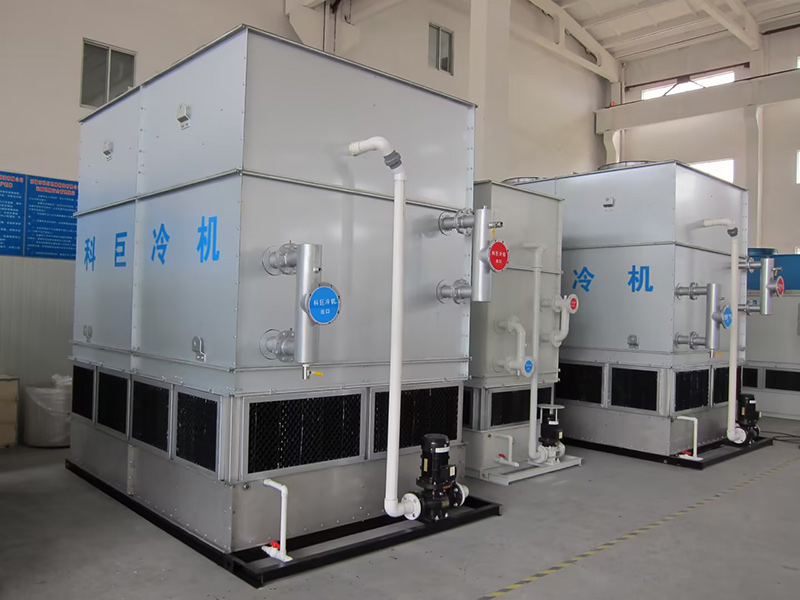

冷卻塔的運用
性能優勢

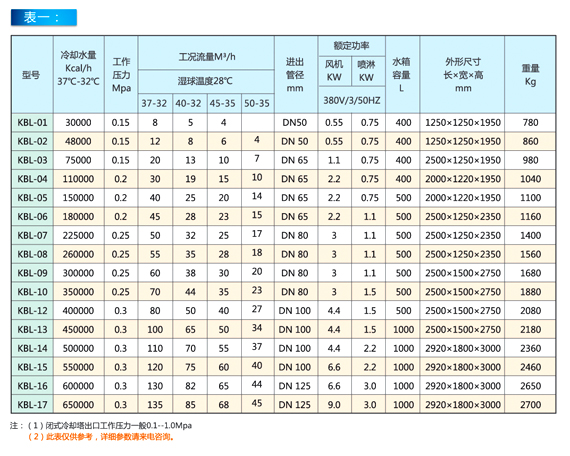

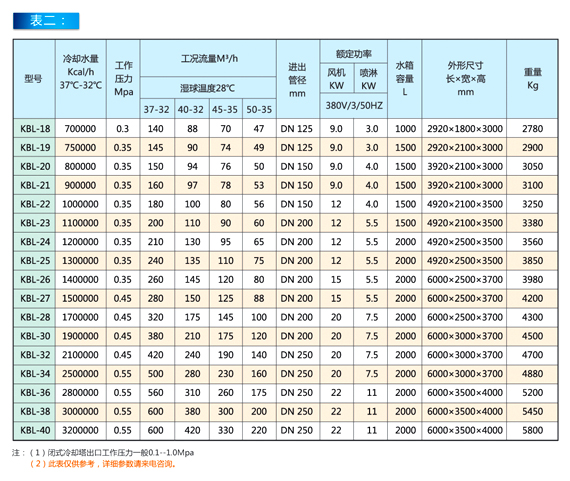

參數表
注意事項
-工作原理：
本產品利用兩級冷卻方式即：一級冷卻采用風冷，依靠風對冷卻器盤管進行冷卻；二級冷卻采用風冷和噴淋，在環境溫度比較高時使用二級冷卻，在風冷的同時噴淋系統將水淋到冷卻器表面上，在水蒸發時能夠帶走盤管的熱量，通過頂部的風機把濕熱空氣經脫水器回收后排出機外，從而達到冷卻效果。環境溫度比較低時，采用一級冷卻。噴淋水的消耗量也僅為單位流量0.1－0.2‰。

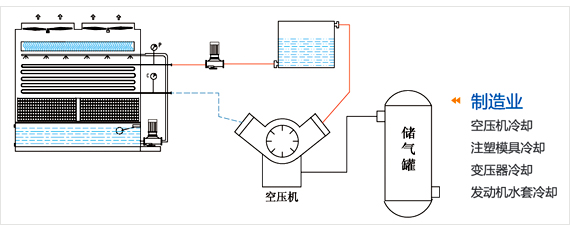

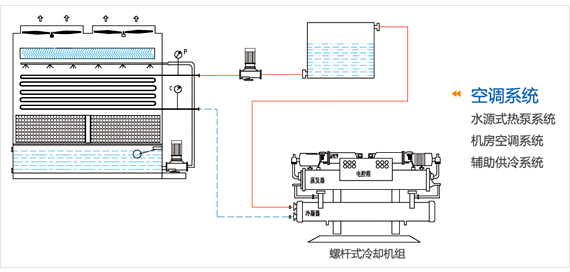

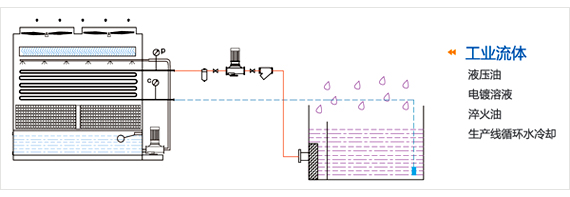

-適用范圍：
作為熱處理行業的主要輔助設備，運用于熱處理淬火介質、可控氣氛多用爐、感應加熱爐、真空爐等；中央空調、鍛造、鑄造、化工、食品、注塑、印刷、發電機組、電廠、玻璃熔窯等領域。 |
|
| |
| |
| |
|
|

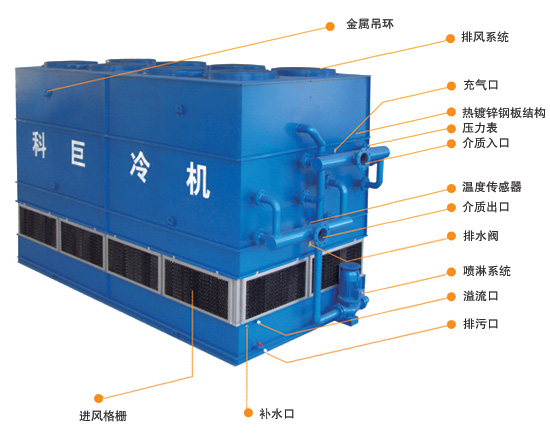

| ▲排風系統 |
|
|
采用三防鋁殼風機，安裝在 特制的引風筒內，頂部采用 熱鍍鋅鋼絲網罩加以保護。 風機電機采用防腐等級IP55 級，絕緣等級為F級。 |
| |
|
| |
| ▲噴淋系統 |
|
|
采用立式離心泵提供足夠的噴淋水量，確保整套盤管組完全包容在水流中。噴淋管采用標準PVC材料制造其防腐性能。噴淋水由精密模塑制造的ABS噴嘴均勻的噴灑的盤管表面。 |
| |
| ▲冷卻盤管 |
|
|
采用國際標準，純度為99.9%的T2脫酸紫銅管制作，傳熱效率高。采用交叉排列，提高了傳熱效率，減小了通過機組的空氣壓力降。裝備好后的盤管在水中經過1.2Mpa空氣試壓，以確保無泄漏。 |
| |
| ▲（脫水器）擋水器 |
|
|
由PVC材料制成，分組安裝在機組內。脫水器有三次轉向式設計以阻擋住排氣氣流中夾帶的水分。使水分飄逸率小于循環水量的0.1%。 |
| |
| ▲進風格柵 |
|
|
由PVC材料構成，安裝在機組周圍便于拆裝的框架上，以便進出水盤維護維修工作，格柵有兩次空氣轉向防止濺水和陽光直射水盤。具有空氣減速區，有效將吸氣方向引向風機。 |
| |
| ▲補水口 |
|
|
采用不銹鋼浮球閥控制 |
|
|
|

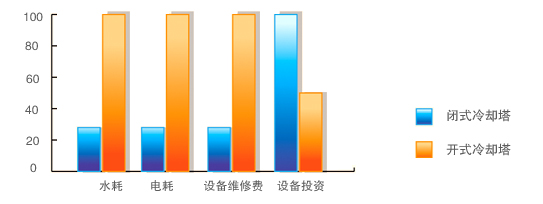

▲穩定
閉式冷卻塔循環水通常采用軟水閉路循環，高溫時沒有水垢生成，有效防止電爐因過熱而逐漸損壞。通過參數設定以及 報警系統，確保冷卻過程的平穩與冷卻效果的明顯。
▲節水
閉式冷卻塔與傳統敞開式冷卻塔相比實現了冷卻水（純凈水）的全封閉內路循環，不需要挖水池，移址方便。在水資源缺乏的地區尤其適用。
▲節能
閉式冷卻塔可以根據環境溫度變化調節風量與噴淋量，控制風機與噴淋系統的啟停，實現冷卻過程的高效與節能。
▲環保
閉式冷卻塔通過全封閉內路循環保護了循環水不被污染，可持續使用。由于噴淋水的蒸發量少，極大的保護了大氣層環境。不會通過水基細菌對塔體周圍人群構成健康威脅。
▲更長的使用壽命
公司設計生產的閉式冷卻塔通過采用優質金屬結構材料，極大提高了設備的抗腐蝕性，如果維護得當，通常其使用壽命可達8-10年，維護少，費用低。
|

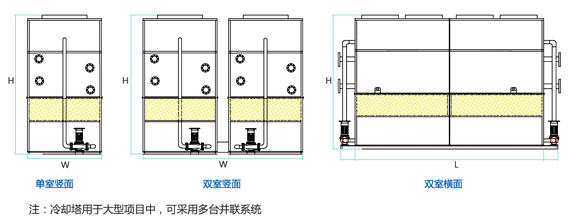

KBL系列閉式冷卻塔內部盤管材質可以為紫銅管，不銹鋼管，碳鋼管
▲補水口：DN25-50mm
▲溢流口：DN50-125mm
▲排水口：DN50-125mm
|
|
|
|
|
|
|
|
▲使用環境要求
·應避開酸性排氣、爆炸性粉塵、嚴重煙煤、超量水蒸氣場所；
·安放在建筑物旁邊，應與進風口保持足夠的距離（0.5-3M，根據型號而定）；
·安放在井式圍墻里，應警惕濕熱空氣回流造成排熱故障，特殊環境可考慮引風裝置；
▲用戶配管的問題
·配管、泵閥應安裝在冷卻塔運行水位之下，防止溢流和空氣吸入；
·考慮設備安放位置時，應有足夠的水泵揚程，應該考慮沿程的壓力損失和冷卻盤管的壓力損失；
·流體冷卻的接口法蘭壓力設計為1MPa，所有管道應考慮吊架或支撐。
▲噴淋系統的維護要求
·隨著閉式冷卻塔的運行，水中的礦物質和其他雜質都會沉淀下來積聚在水槽里，因此必須定期檢查水質，定期排污清洗，這樣能較好的控制水質和防止結垢。
·噴淋水質要求：參照GB50050-95《工業循環冷卻水處理設計規范》，水質特別差的地區，應考慮凈化（軟化）處理。
▲循環水的補充
·噴淋水的補充量
蒸水量≤流量的0.8%+漂水量≤0.1%+排污量≤0.3%=循環流量≤1.2%
·密閉式系統的循環水，應符合生產工藝對水質的要求，可采用軟化水或凈水等。密閉式系統內設有液位控制系統，系統 發出警報訊息，說明循環水液位低，需要添加補充循環水。（如圖1）
▲排水
·設備閑置不用時，應把管內循環水排除，以免低溫天氣損傷凍裂盤管。
▲閉式冷卻塔的防凍問題
·噴淋系統防凍需要考慮的方法：
①在噴淋水槽里設置加熱器，一般采用浸沒式電加熱器；
②系統停止運行時，需將盤管內的水和噴淋水排放干凈。
·冷卻盤管的防凍方法：
①環境≤-7℃時，主水泵一定要保持系統水循環。
② 北方地區冬季低溫時，即使循環水保持流動也會發生凍結現象，讓循環水保持一定的熱負荷，為這一熱負荷，一般可在配管系統內設置浸沒式電加熱器（如圖1），同時保持密閉系統的循環水有一定流量。

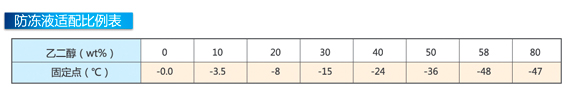

③有效的方法是在密閉系統內加注防凍液，乙二醇或丙二醇液即可，加注比例表可參照下表，具體實施防凍措施請與我公司共同制定方案。
|
